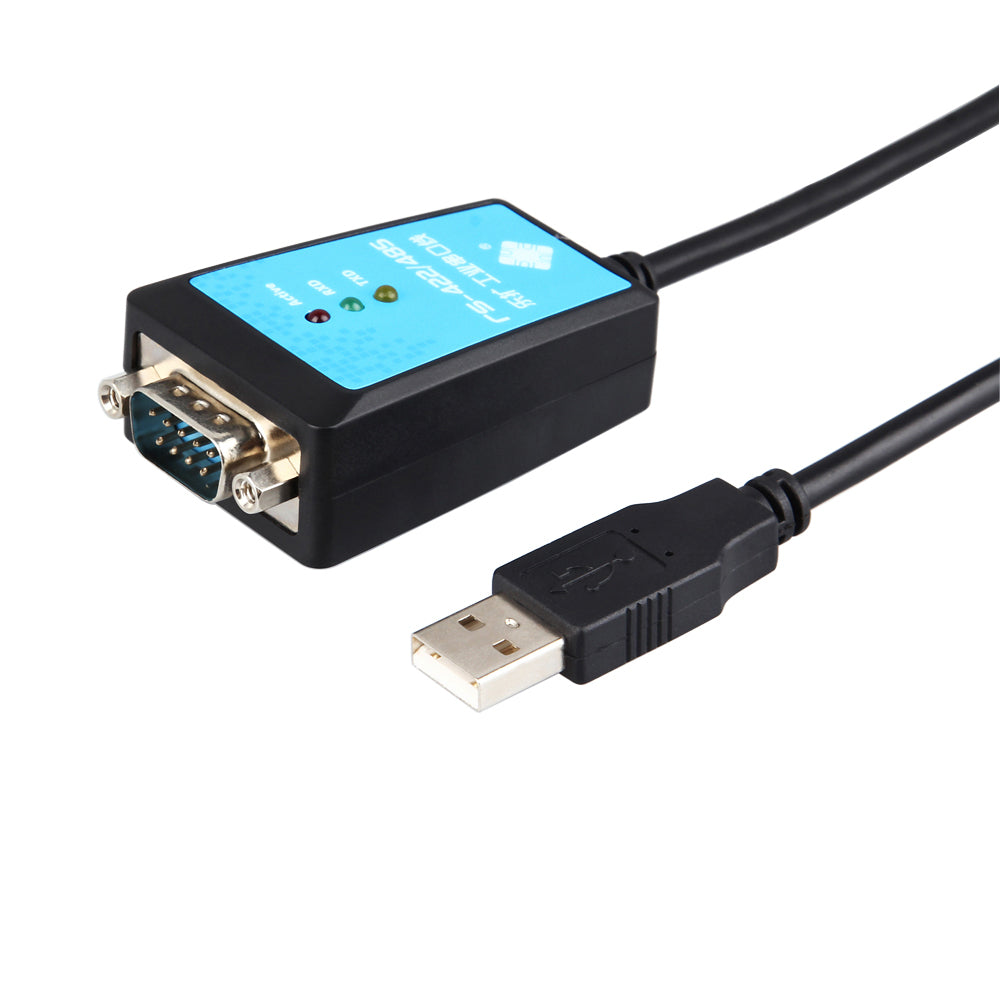

전문가용 USB-RS422/RS485 변환기
FTDI 칩셋을 탑재한 안정적인 직렬 통신 솔루션 • 1200m 통신 거리 • ±15kV ESD 보호
⚡ 주요 특징
- 🏭 넓은 작동 온도 범위: 까다로운 환경에서도 ±15kV ESD 및 서지 보호 기능을 갖추고 있어 -40°C ~ +85°C의 온도 범위에서 안정적으로 작동합니다.
- 🚀 장거리 고속 통신: 최대 1200미터 거리에서 최대 921.6Kbps의 데이터 전송 속도(RS-485)를 지원하여 분산 시스템에서 실시간 제어가 가능합니다.
- 🔄 스마트 방향 제어: 자동 송수신 전환 기능으로 수동 전환이 필요 없어 반이중 RS-485 네트워크에 적합합니다.
- 🔌 듀얼 프로토콜 지원: RS-422(전이중, 4선식) 및 RS-485(반이중, 2선식) 모드 간 전환을 통해 최고의 유연성을 제공합니다.
- 💻 폭넓은 OS 호환성: Windows XP/7/8/10/11, Server 2003~2019, macOS, Linux 및 Android와 플러그 앤 플레이 방식으로 호환되며, 대부분의 플랫폼에서 드라이버 설치가 필요 없습니다.
- 🌐 다중 장치 네트워킹: 확장 가능한 구축을 위해 단일 버스에 최대 10개 장치(RS-422) 또는 32개 장치(RS-485)를 연결할 수 있습니다.
- 💡 시각적 상태 표시기: 내장된 PWR, TXD, RXD LED를 통해 즉각적인 문제 해결 및 시스템 모니터링이 가능합니다.
📋 기술 사양
🎯 일반적인 적용 사례
🏭 산업 자동화
PLC 통신, CNC 기계 인터페이스, SCADA 시스템
🛒 소매 및 서비스업
POS 단말기, 바코드 스캐너, 영수증 프린터
⚡ 에너지 및 공공 서비스
스마트 계량기 판독, 변전소 모니터링, 전력 분배 제어
🔒 보안 및 감시
접근 제어 패널, DVR/NVR 통합
🔧 임베디드 시스템
라즈베리 파이, 비글본, 맞춤형 컨트롤러 직렬 확장
❓ 자주 묻는 질문
이 USB-RS422/485 변환기를 사용하려면 드라이버를 설치해야 하나요?
대부분의 최신 운영 체제(Windows 10/11, macOS, Linux)에서는 FTDI 칩셋 드라이버가 내장되어 있어 플러그 앤 플레이 방식으로 바로 사용할 수 있습니다. Windows XP/7/8과 같은 구형 시스템이나 특정 응용 프로그램의 경우, 위의 다운로드 섹션에서 제공되는 FTDI 드라이버 패키지를 설치해야 할 수 있습니다.
RS-422 모드와 RS-485 모드의 차이점은 무엇인가요?
RS-422는 4선 전이중 통신을 사용하여 동시 송수신이 가능합니다. 점대다 구성에서 최대 10개의 장치를 지원합니다.
RS-485는 2선식 반이중 통신(한 번에 한 방향)을 사용하며 단일 버스에서 최대 32개의 장치를 지원하므로 멀티드롭 네트워크에 이상적입니다. 이 어댑터는 RS-485에서 송신 모드와 수신 모드를 자동으로 전환합니다.
이 변환기와 함께 사용할 수 있는 최대 케이블 길이는 얼마인가요?

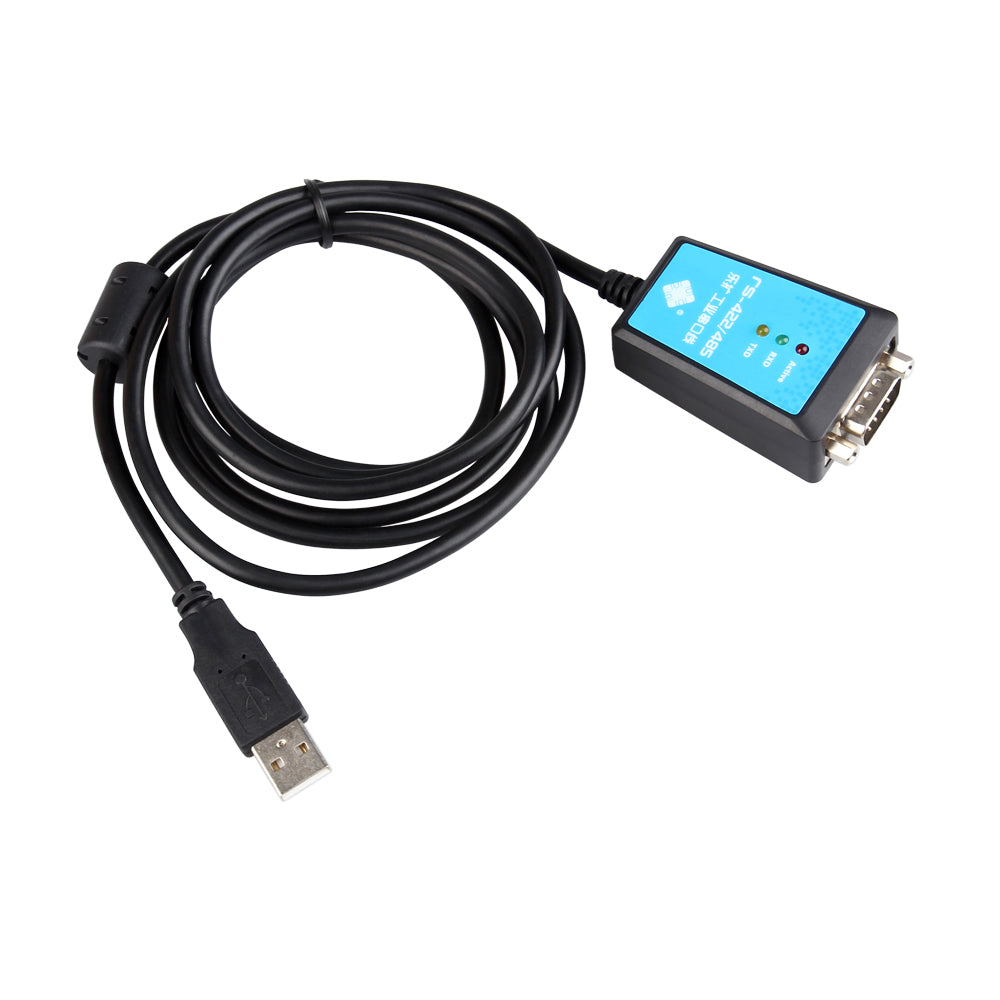

변환기 자체에는 1.8m 길이의 USB 케이블이 포함되어 있습니다. RS-422/485 측은 연선 또는 차폐 케이블을 사용하여 최대 1200m 까지 연장할 수 있습니다. 최대 거리는 전송 속도, 케이블 품질 및 주변 환경 간섭에 따라 달라질 수 있습니다. 최적의 성능을 최대 거리에서 구현하려면 낮은 전송 속도(300~9600bps)를 사용하는 것이 좋습니다.
변환기가 제대로 작동하는지 어떻게 알 수 있나요?

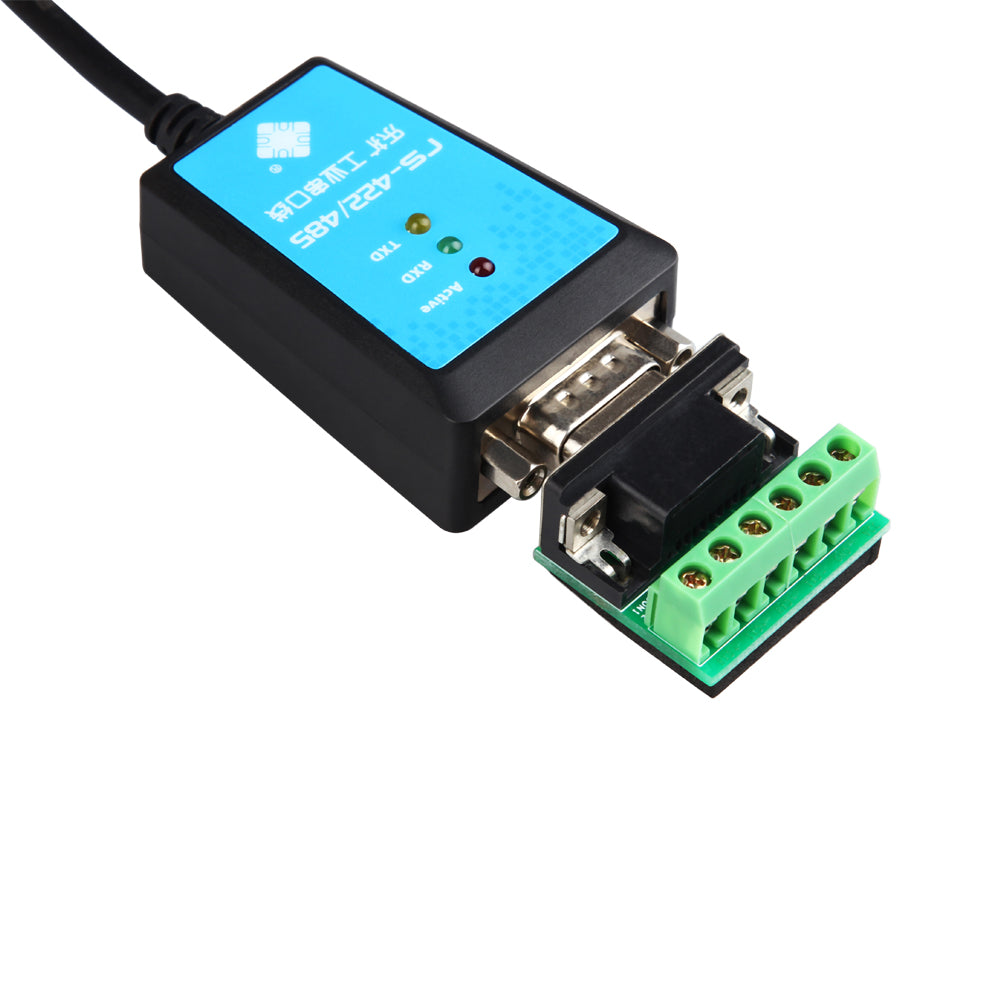

이 변환기에는 3개의 LED 표시등이 있습니다.
PWR(전원): USB가 연결되어 전원이 공급되면 불이 켜집니다.
TXD(송신): 데이터 전송 중일 때 깜빡입니다.
RXD(수신): 데이터 수신 중일 때 깜빡입니다.
PWR LED는 켜져 있지만 통신 중 TXD/RXD 표시등이 깜빡이지 않으면 배선, 전송 속도 설정 및 드라이버 설치를 확인하십시오.
이 제품을 라즈베리 파이나 아두이노 프로젝트에서 사용할 수 있나요?
네! 이 변환기는 라즈베리 파이, 비글본, 아두이노(USB 호스트 쉴드를 통해) 및 기타 싱글보드 컴퓨터와 같은 임베디드 시스템에서 탁월한 성능을 발휘합니다. FTDI 칩셋은 리눅스를 완벽하게 지원합니다. USB로 연결하고 코드에서 /dev/ttyUSB0(또는 유사한 경로)을 통해 시리얼 포트에 접근하기만 하면 됩니다.
RS-485 연결에는 어떤 종류의 케이블을 사용해야 하나요?
안정적인 RS-485 통신을 위해서는 120Ω의 특성 임피던스를 가진 트위스트 페어 케이블 (가급적 차폐 처리된 것)을 사용하십시오. CAT5/CAT6 이더넷 케이블은 단거리 통신에 적합합니다. 까다로운 환경이나 장거리 통신의 경우, 전자기 간섭을 최소화하기 위해 적절한 차폐 및 접지 기능을 갖춘 전용 RS-485 케이블을 사용하십시오.
이 변환기는 실외 또는 열악한 환경에 적합합니까?
이 컨버터는 -40°C ~ +85°C 의 넓은 작동 온도 범위를 제공하며, ±15kV ESD 보호 및 서지 보호 기능을 포함합니다. 단, 습기, 먼지 또는 극한 환경에 노출될 경우 컨버터 자체를 적절한 보호 장치에 보관해야 합니다. DB9 커넥터와 케이블은 방수 기능이 없습니다.
지원되는 전송 속도는 무엇입니까?
이 컨버터는 300bps에서 921,600bps까지 다양한 전송 속도를 지원합니다. 일반적으로 사용되는 속도는 9600, 19200, 38400, 57600, 115200bps입니다. FTDI 칩셋은 지원되는 모든 속도에서 뛰어난 정확도를 제공합니다. 사용 목적과 케이블 길이에 따라 적절한 전송 속도를 선택하십시오.
