주요 특징
향상된 회로 보호
모든 포트는 500W 서지 보호 및 20kV ESD 보호 기능 으로 강화되어 까다로운 환경과 가혹한 조건에서도 탁월한 내구성을 제공합니다.
자동 RS-422/RS-485 모드 전환
자동 모드 전환에는 점퍼가 필요 없어 설치 및 구성이 간소화되고 배포 속도가 빨라집니다.
고속 장거리 통신
초고속 921.6kbps 데이터 전송 과 최대 1200미터의 확장된 전송 범위를 지원하여 자동화 및 제어 시스템의 장거리 고속 통신에 적합합니다.
기술 사양
| 매개변수 | 값 |
|---|---|
| 모델 | IO-PCE358A-8S |

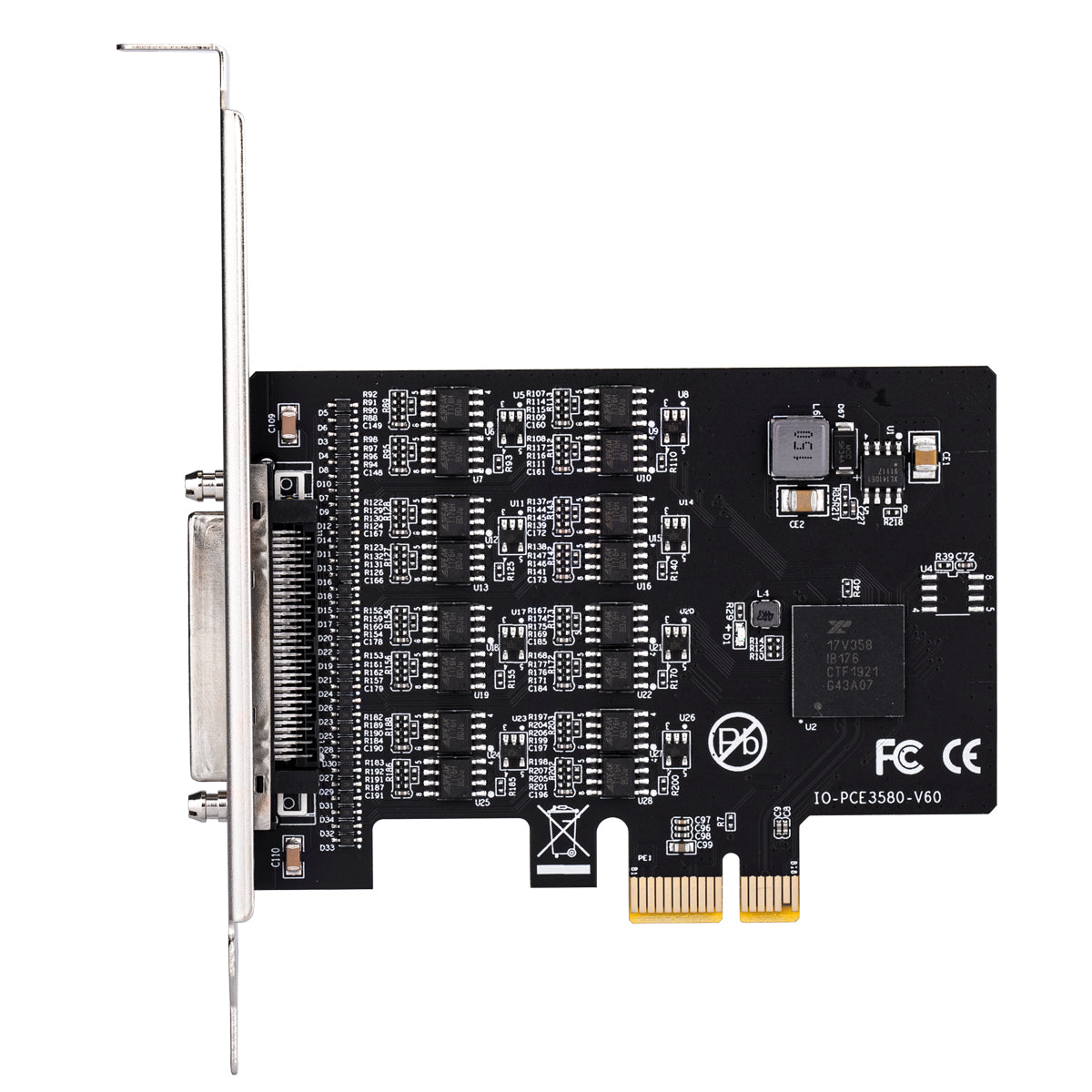

| 칩셋 | 엑사르 XR17V358 |
| 입력 인터페이스 | PCIe(PCI Express x1, x4/x8/x16 슬롯과 호환) |
| 출력 인터페이스 | RS-422 / RS-485 (8개의 독립 포트) |
| 제품 크기 | 89 x 65.8 mm |
| 데이터 전송 속도 | 최대 921.6kbps |
| 보드율 범위 | 300bps에서 921,600bps까지 |
| 최대 전송 거리 | 최대 1200미터 (9600bps 기준) |
| 서지 보호 | 라인당 500와트 |
| ESD 보호 | 20kV 전체 신호 보호 |
| 통신 방식 | 전이중(RS-422), 반이중(RS-485); 자동 전환, 점퍼 필요 없음 |
| UART 호환성 | 16550 호환 레지스터, 256바이트 FIFO(송수신) |
| 유량 제어 | XON/XOFF 소프트웨어 흐름 제어 |
| 자동 리소스 할당 | IRQ 및 I/O가 자동으로 할당됩니다. |
| 데이터 비트 | 5, 6, 7, 8 |
| 동등성 옵션 | 짝수, 홀수, 표시, 공백, 없음 |
| 정지 비츠 | 1, 1.5, 2 |
| 작동 온도 범위 | -40°C ~ 85°C |
패키지 구성품
- 1 x RS-422/RS-485 8포트 PCIe 시리얼 카드

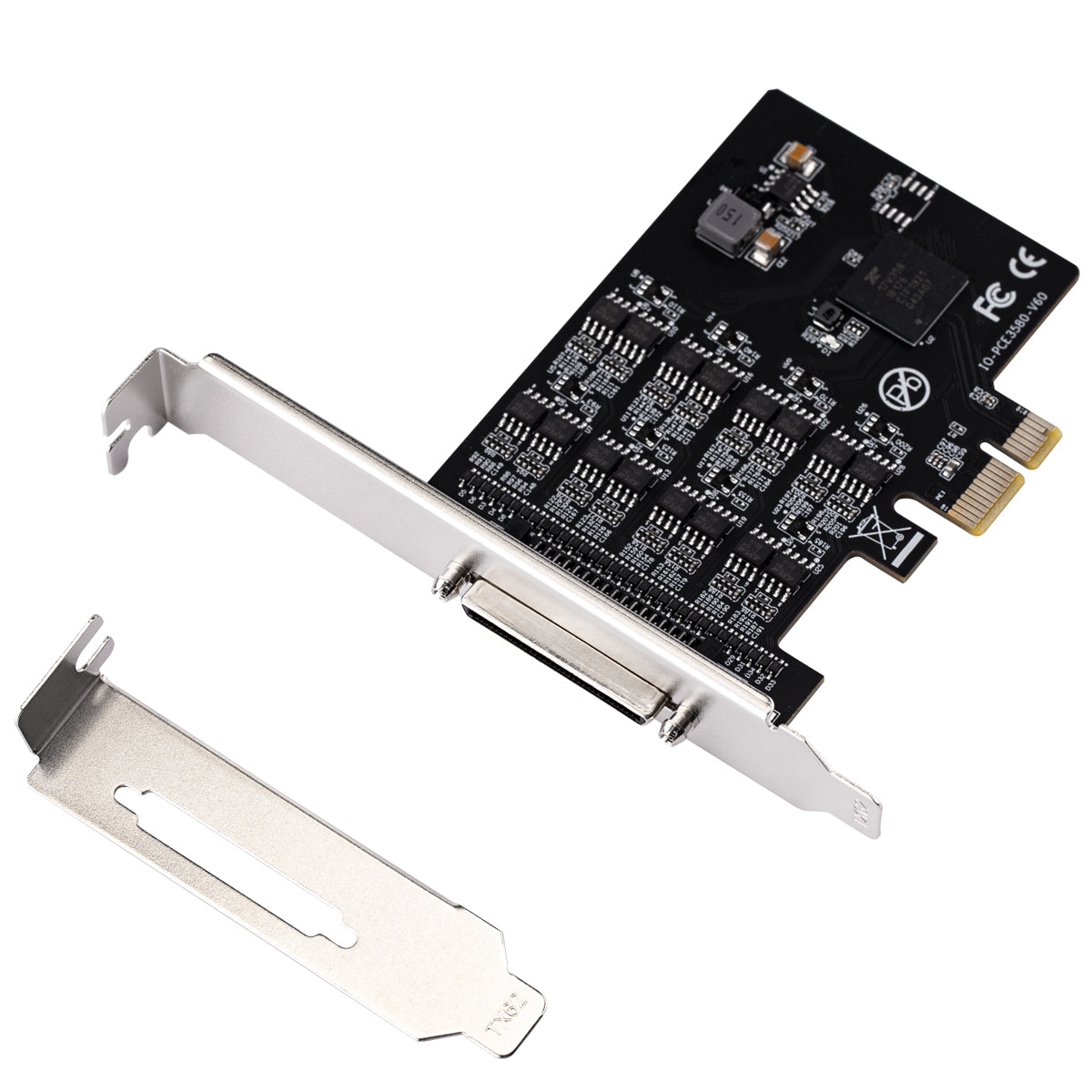

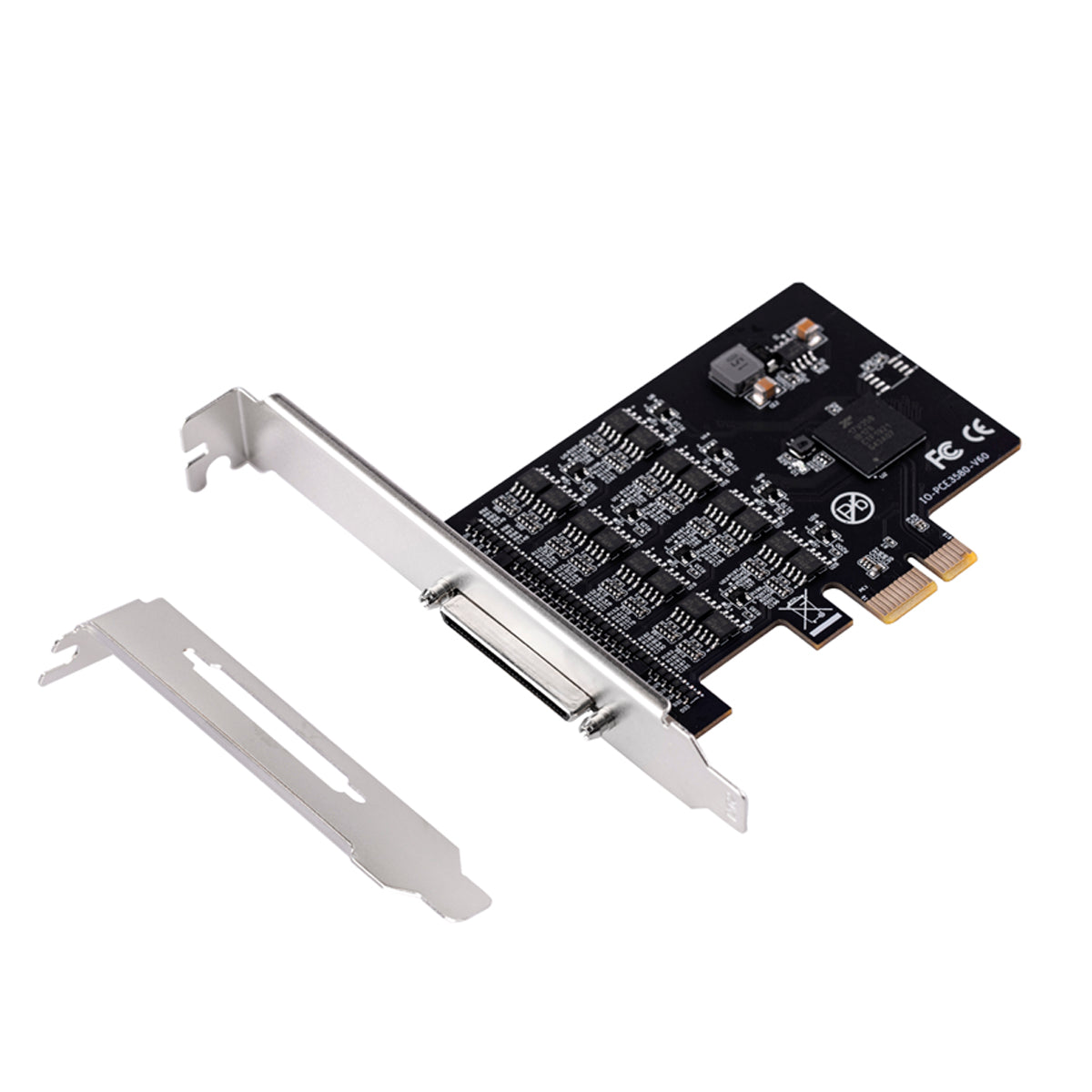

- 1 x 짧은 프로파일 브래킷

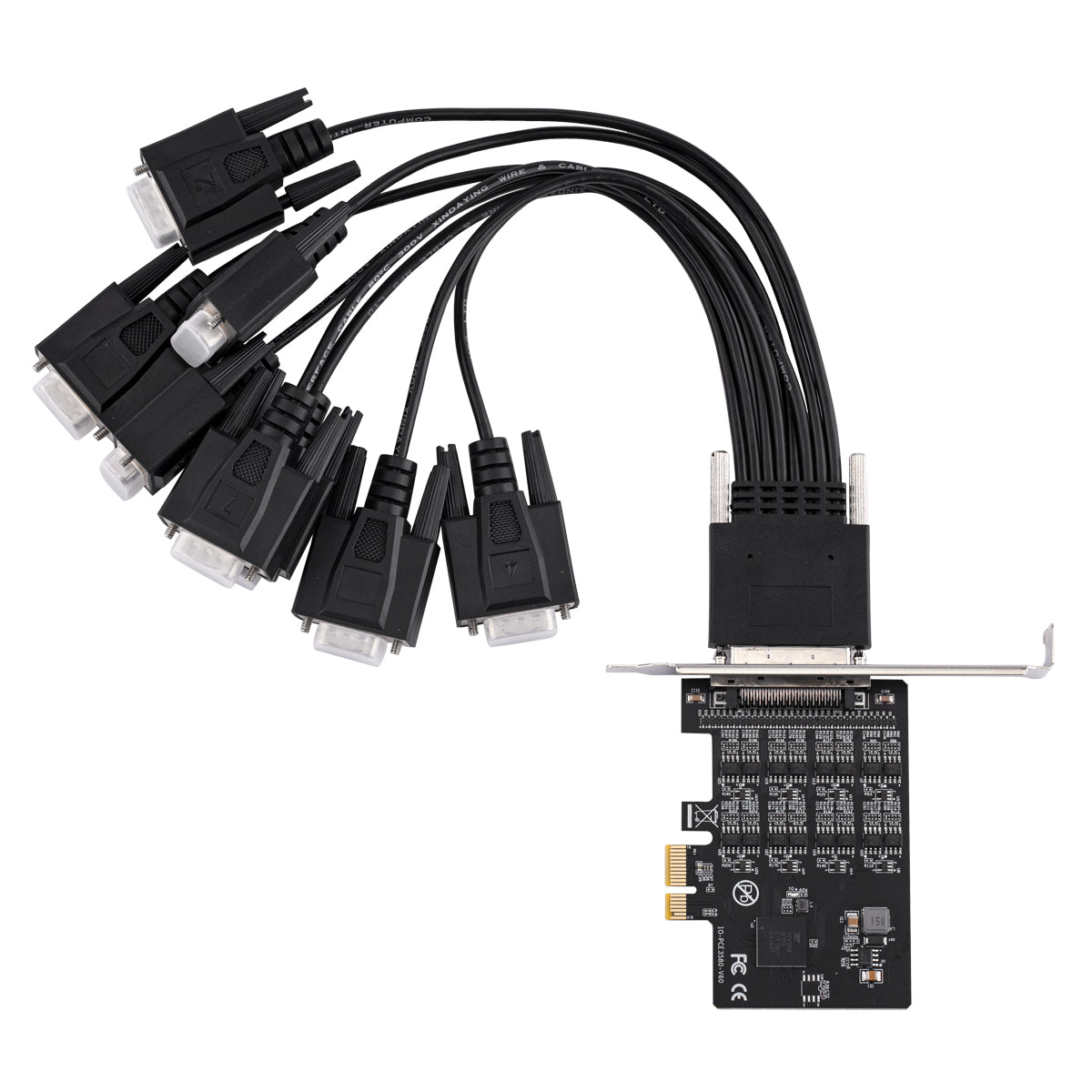

- 1 x VHDCI68 to 8 x DB9 브레이크아웃 케이블
- 사용자 설명서 1부
드라이버 다운로드
EXAR 드라이버(XR17V352/354/358)를 다운로드하세요.
자주 묻는 질문

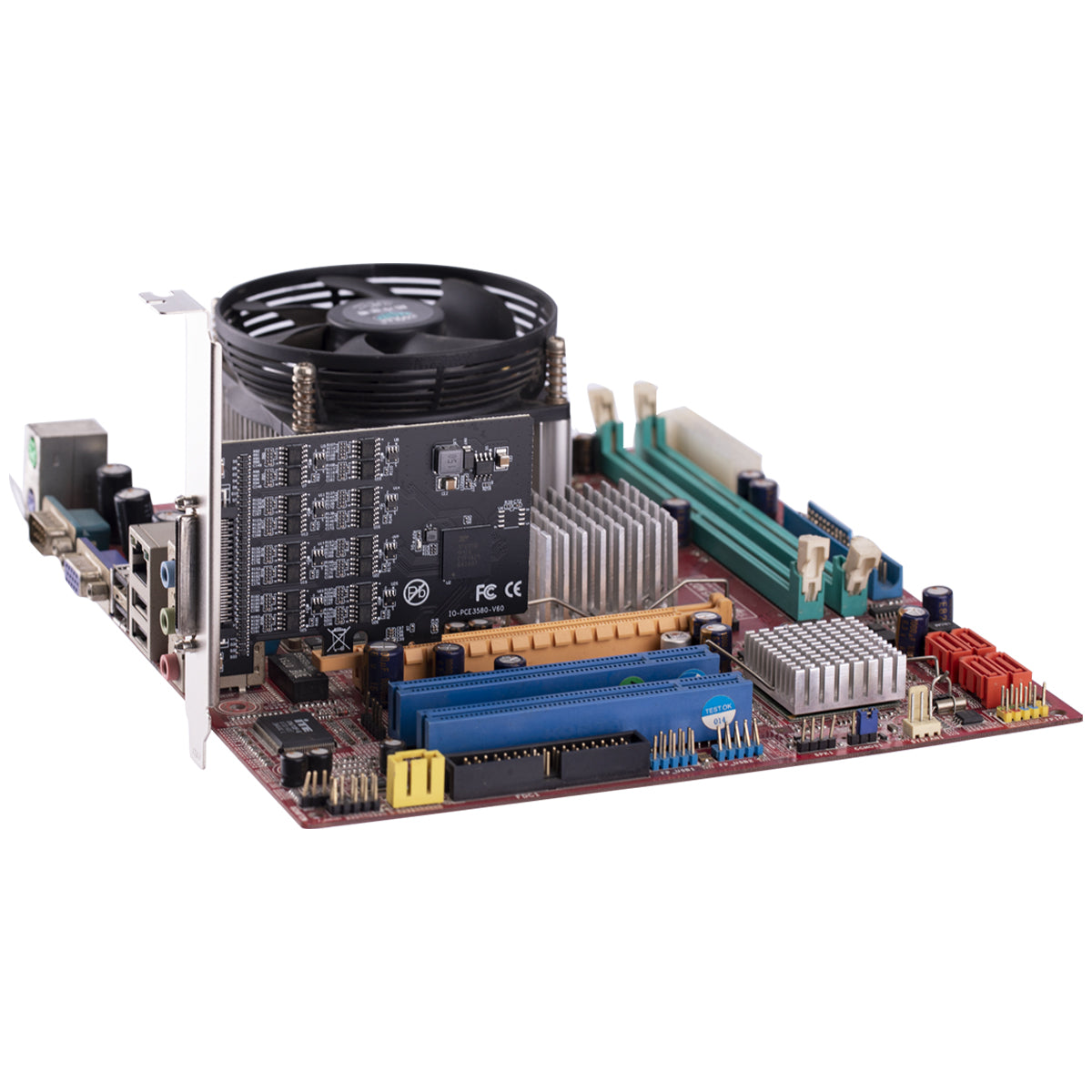

질문: 이 카드는 어떤 PCIe 슬롯을 필요로 합니까?
A: 이 카드는 PCIe x1 인터페이스를 사용하며 x1, x4, x8 및 x16 슬롯과 호환됩니다. 마더보드의 사용 가능한 PCIe 슬롯이라면 어디든 장착하여 사용할 수 있습니다.
질문: RS-422 모드와 RS-485 모드 간 전환을 위해 점퍼를 설정해야 하나요?
A: 점퍼는 필요하지 않습니다. 이 카드는 RS-422/RS-485 모드 자동 전환 기능을 갖추고 있어 설치가 간편하고 통신 모드 간 전환이 원활합니다.
질문: 최대 전송 거리는 얼마입니까?
A: 이 카드는 9600bps 속도로 최대 1200미터(약 3937피트)의 전송 거리를 지원합니다. 거리는 전송 속도 및 케이블 품질에 따라 달라질 수 있습니다.
질문: 이 카드는 윈도우와 리눅스와 호환되나요?
A: 네, 이 카드는 Windows Server 2003/2008/2012, Windows XP/Vista/7/8/8.1/10/11 및 Linux 커널 2.6.27 이상 버전을 지원합니다. 드라이버는 다운로드 가능합니다.
질문: 각 포트에 몇 대의 기기를 연결할 수 있나요?
A: 각 포트는 다지점 전송을 지원하며 최대 32개의 RS-422 또는 RS-485 인터페이스 장치를 연결할 수 있어 자동화 및 제어 애플리케이션에 이상적입니다.
질문: 이 카드는 극한 온도 환경에서도 작동합니까?
A: 네, 이 카드는 -40°C에서 85°C(-40°F에서 185°F)에 이르는 넓은 온도 범위에서 안정적으로 작동하므로 혹독하고 까다로운 환경에 적합합니다.
질문: 이 카드는 전력 서지로부터 어떤 보호 기능을 제공합니까?
A: 각 포트는 500W 서지 보호 기능과 모든 RS-422/485 신호에 대한 20kV ESD(정전기 방전) 보호 기능을 갖추고 있어 까다로운 전기 환경에서도 탁월한 내구성과 신뢰성을 보장합니다.
질문: 카드에 포함된 케이블은 무엇인가요?
A: 패키지에는 VHDCI68-8 x DB9 브레이크아웃 케이블, 슬림형 케이스용 숏 프로파일 브래킷, 사용 설명서가 포함되어 있습니다. 시작하는 데 필요한 모든 것이 들어 있습니다.
