IO-mPCE352-2S 미니 PCIe 시리얼 카드
임베디드 시스템용 고성능 듀얼 RS-232 확장 모듈
🚀 제품 개요
Lekuo IO-mPCE352-2S는 고성능 Mini PCI-Express 직렬 확장 카드로서 임베디드 PC, 서버 및 산업 시스템에 두 개의 RS-232 COM 포트를 추가합니다. 안정적인 XR17V352 칩셋을 탑재하여 최대 921.6kbps의 데이터 전송 속도로 안정적인 직렬 통신을 제공합니다.
✨ 주요 특징

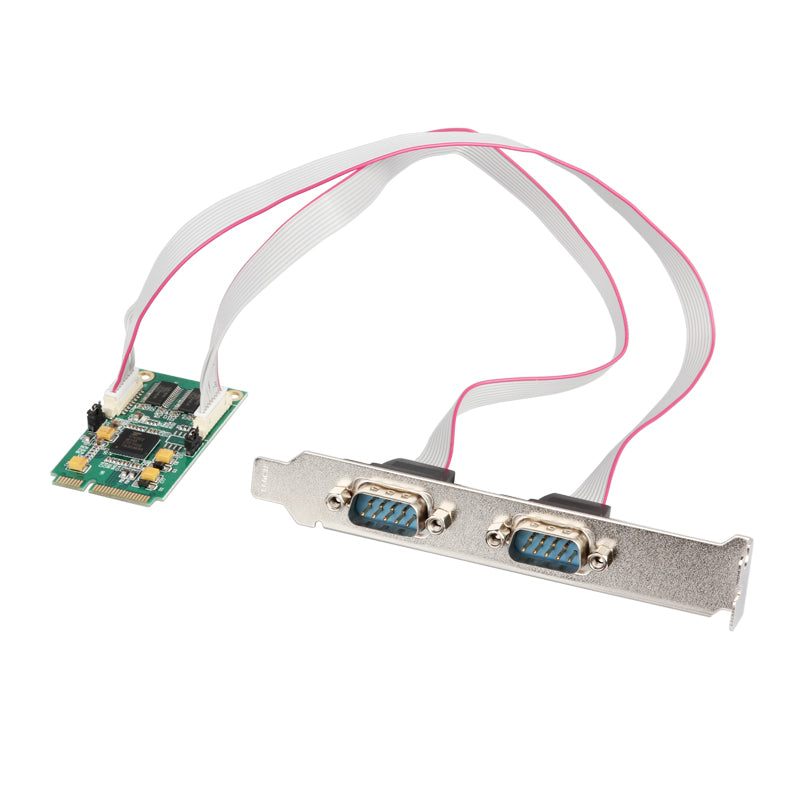

- 듀얼 RS-232 포트: 헤더 또는 어댑터 케이블을 통해 COM 포트 2개를 추가할 수 있습니다.
- 고속 통신: 최대 921.6kbps의 데이터 전송 속도
- 향상된 FIFO 버퍼: 256바이트 송수신 FIFO를 갖춘 16C550 호환 UART
- 완벽한 신호 지원: CTS, DSR, RI, DCD, DTR, RTS
- 산업용 등급 보호: 열악한 환경을 위한 15kV ESD 보호
- 넓은 작동 온도 범위: -40°C에서 85°C까지 안정적으로 작동합니다.
- 폭넓은 운영체제 호환성: Windows XP/Vista/7/8/8.1/10, Server 2003/2008/2012, Linux 2.6.27 이상
📋 기술 사양
| 사양 | 세부 |
|---|---|
| 모델 | IO-mPCE352-2S |
| 칩셋 | XR17V352 |
| 인터페이스 | 미니 PCI-Express 2.0 1세대, x1 레인 |
| 데이터 전송 속도 | 최대 921.6kbps |

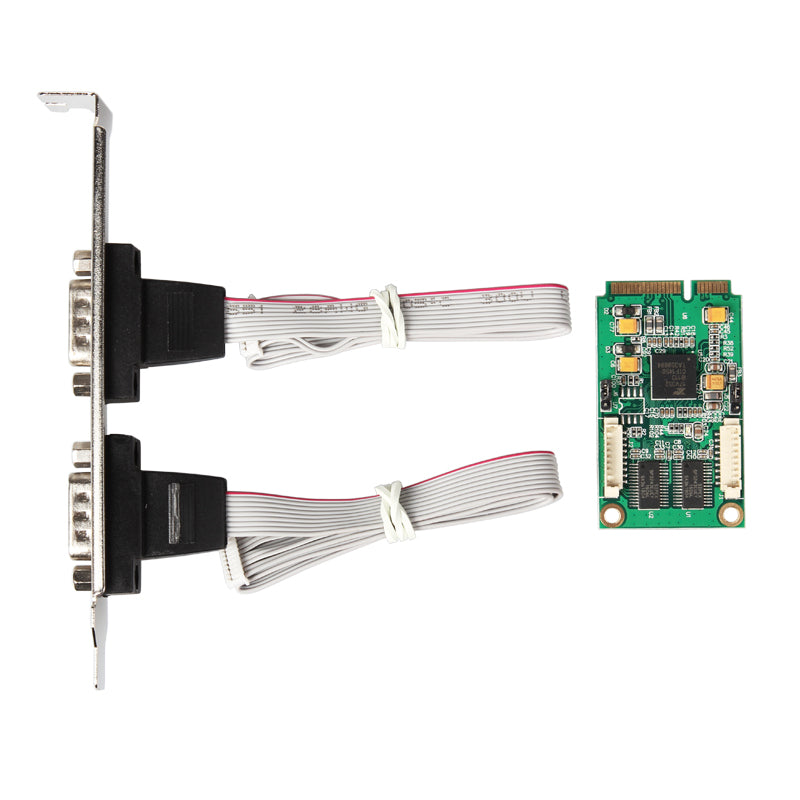

| 직렬 포트 | RS-232 포트 2개 (헤더 또는 어댑터 케이블 사용) |
| UART | 16C550은 256바이트 FIFO(송수신)와 호환됩니다. |
| 지원되는 신호 | CTS, DSR, RI, DCD, DTR, RTS |
| 보드율 | 최대 921.6kbps까지 설정 가능 |
| ESD 보호 | 15kV |
| 작동 온도 | -40°C ~ 85°C |
| 시스템 호환성 | Windows XP, Vista, 7, 8, 8.1, 10, Windows Server 2003, 2008, 2012, Linux 2.6.27 이상 버전 |

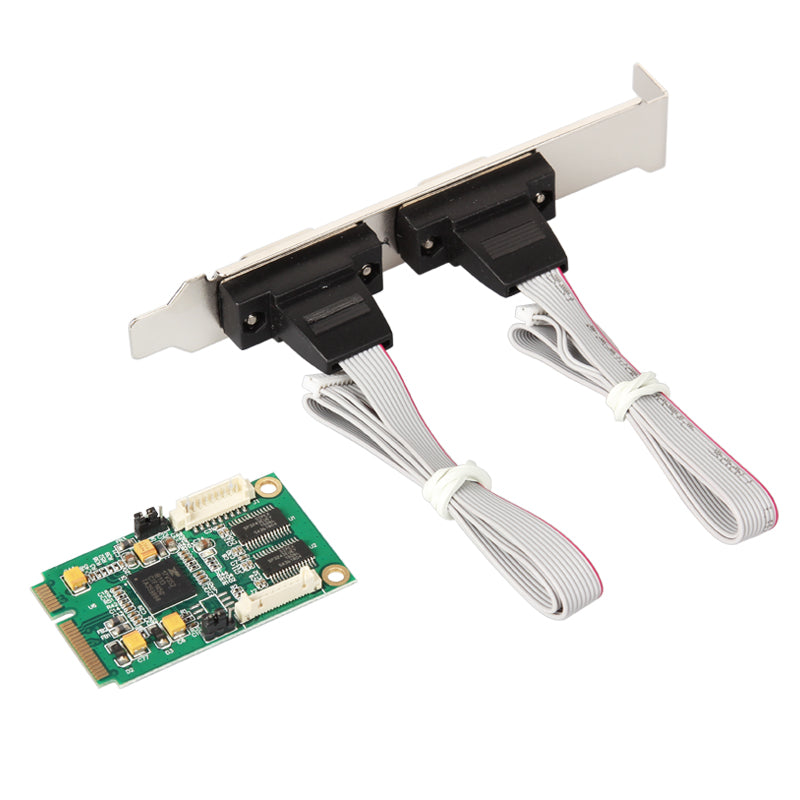

📦 패키지 구성품
- 미니 PCIe 2포트 RS-232 카드 1개
- 사용자 설명서 1부
❓ 자주 묻는 질문
질문: 이 카드가 제 시스템과 호환되나요?
A: IO-mPCE352-2S는 Mini PCI-Express 슬롯이 있고 Windows XP/Vista/7/8/8.1/10, Windows Server 2003/2008/2012 또는 Linux 2.6.27 이상 버전을 지원하는 모든 시스템과 호환됩니다. 임베디드 PC, 산업용 컴퓨터, 씬 클라이언트 및 소형 서버에 일반적으로 사용됩니다.
질문: 드라이버를 설치해야 하나요?
A: 네, 정상적인 운영을 위해서는 운전자가 필요합니다.
질문: RS-232 장치를 연결하려면 어떤 케이블이 필요합니까?
A: 이 카드에는 RS-232 연결용 핀 헤더가 있습니다. 헤더-DB9 어댑터 케이블 또는 특정 장치 커넥터에 맞는 맞춤형 케이블이 필요합니다. 표준 DB9 직렬 케이블을 사용하여 RS-232 장비를 연결할 수 있습니다.
질문: 두 포트를 동시에 사용할 수 있나요?
A: 네, 두 개의 RS-232 포트는 독립적으로 작동하며 동시에 사용할 수 있습니다. 각 포트는 자체 256바이트 FIFO 버퍼를 갖추고 있으며 최대 921.6kbps의 속도로 전이중 통신을 지원합니다.
질문: RS-232 케이블의 최대 길이는 얼마입니까?
A: RS-232 표준은 19.2kbps 속도에서 최대 케이블 길이를 15미터(50피트)로 권장합니다. 921.6kbps와 같은 더 높은 전송 속도에서는 안정적인 통신을 위해 더 짧은 케이블(3~5미터)을 사용하는 것이 좋습니다. 케이블 품질과 환경 간섭 또한 최대 거리에 영향을 미칩니다.
질문: 이 카드는 외부 전원이 필요합니까?
A: 아니요, 이 카드는 미니 PCI-Express 슬롯을 통해 전원이 공급됩니다. 전력 소모가 매우 적어 저전력 임베디드 시스템 및 산업용 애플리케이션에 적합합니다.
질문: 이 카드는 산업 환경에 적합한가요?
A: 물론입니다. IO-mPCE352-2S는 15kV ESD 보호 기능과 -40°C ~ 85°C의 넓은 작동 온도 범위를 갖춘 산업용으로 설계되어 열악한 환경, 공장 자동화 및 옥외 설치에 이상적입니다.
질문: 어떤 COM 포트 번호가 할당될 예정인가요?
A: COM 포트 번호는 운영 체제에서 드라이버 설치 중에 자동으로 할당됩니다. 장치 관리자(Windows) 또는 시스템 구성 도구(Linux)를 통해 포트 할당을 확인하고 수정할 수 있습니다. 일반적으로 시스템에서 사용 가능한 다음 COM 번호로 표시됩니다.
질문: 이 카드를 RS-485 또는 RS-422 장치와 함께 사용할 수 있습니까?
A: 이 카드는 RS-232 통신 전용으로 설계되었습니다. RS-485 또는 RS-422 프로토콜을 사용하는 경우에는 해당 프로토콜을 지원하는 다른 직렬 확장 카드를 확인해 주십시오.
질문: 어떤 보증이 포함되어 있나요?
A: 모든 Lekuo 제품에는 표준 제조업체 보증이 제공됩니다. 구체적인 보증 조건 및 기술 지원에 대해서는 고객 지원팀에 문의하십시오.
🏭 지원서
산업 자동화, 임베디드 시스템, POS 단말기, 데이터 수집 시스템 및 소형 폼 팩터에서 안정적인 직렬 통신이 필요한 모든 애플리케이션에 이상적입니다.
